वर्टिकल सैंडविच बसवे

उत्पाद स्थिति निर्धारण: ऊर्ध्वाधर विद्युत वितरण परिदृश्यों के लिए तैयार एक कुशल विद्युत पारेषण समाधान

क़िंगदाओ फ़ेंघुआ इलेक्ट्रिक वर्टिकल सैंडविच बसवे एक उच्च-वर्तमान बिजली वितरण समाधान है जिसे ऊंची इमारतों में बिजली वितरण शाफ्ट और औद्योगिक संयंत्रों में ऊर्ध्वाधर बिजली ट्रांसमिशन जैसे परिदृश्यों के लिए सावधानीपूर्वक तैयार किया गया है। ऊर्ध्वाधर स्थापना के लिए अनुकूलित डिजाइन के साथ "सैंडविच" कॉम्पैक्ट-स्टैकिंग संरचना को एकीकृत करके, उत्पाद अंतरिक्ष उपयोग, बिजली संचरण दक्षता, सुरक्षा और स्थिरता में कई सफलताएं प्राप्त करता है, जो खुद को आधुनिक वास्तुकला और औद्योगिक सेटिंग्स में ऊर्ध्वाधर बिजली वितरण के लिए एक प्रमुख विकल्प के रूप में स्थापित करता है।

तकनीकी मापदंड

मुख्य प्रौद्योगिकियाँ: ऊर्ध्वाधर वातावरण में प्रदर्शन संबंधी सफलताएँ

1. अनुकूलित "सैंडविच" स्टैकिंग संरचना: ऊर्ध्वाधर स्थानों के लिए अनुकूलित एक कॉम्पैक्ट डिज़ाइन

उत्पाद एक "सैंडविच" संरचना का उपयोग करता है जिसमें तीन-चरण कंडक्टरों की गैपलेस, टाइट स्टैकिंग होती है। उच्च प्रदर्शन वाली ढांकता हुआ सामग्री का उपयोग करके कंडक्टरों को एक दूसरे से सीधे अछूता किया जाता है, जिससे चरणों के बीच हवा का अंतराल पूरी तरह से समाप्त हो जाता है। ऊर्ध्वाधर स्थापना परिदृश्यों के लिए विशेष रूप से अनुकूलित, कंडक्टरों की व्यवस्था और बाड़े की संरचना को पारंपरिक बसवे सिस्टम की तुलना में कुल मात्रा को 30% से अधिक कम करने के लिए परिष्कृत किया गया है। यह डिज़ाइन बिजली वितरण शाफ्ट के सीमित स्थानों के भीतर एकदम फिट होने की अनुमति देता है, जिससे सीमित ऊर्ध्वाधर चैनलों के भीतर अधिकतम वर्तमान-वहन क्षमता सक्षम होती है।

2. उच्च शुद्धता वाले कॉपर कंडक्टर: वर्टिकल पावर ट्रांसमिशन में दक्षता सुनिश्चित करना

≥99.95% की शुद्धता के साथ टी2-ग्रेड इलेक्ट्रोलाइटिक तांबे को कंडक्टर सामग्री के रूप में चुना जाता है। 20°C पर, इसकी प्रतिरोधकता 0.01777 Ω·mm²/m जितनी कम है, और इसकी चालकता 98% से अधिक है। ऊर्ध्वाधर विद्युत पारेषण परिदृश्यों में, यह कम-प्रतिरोध विशेषता लंबी दूरी पर वोल्टेज ड्रॉप को प्रभावी ढंग से कम करती है, जिससे ऊंची इमारत के हर मंजिल पर स्थिर आपूर्ति वोल्टेज सुनिश्चित होती है। संक्षारण प्रतिरोध को बढ़ाने के लिए कंडक्टर सतहों को वैकल्पिक रूप से टिन या सिल्वर प्लेटिंग के साथ इलाज किया जा सकता है, जिससे यह सुनिश्चित होता है कि लंबे समय तक कम संपर्क प्रतिरोध बना रहता है - यहां तक ​​कि आर्द्र बिजली वितरण शाफ्ट वातावरण में भी - जिससे संभावित ओवरहीटिंग खतरों को खत्म किया जा सकता है।

3. एकीकृत ऊर्ध्वाधर ताप अपव्यय प्रणाली: लंबी दूरी पर तापमान वृद्धि की चुनौती का समाधान

ऊर्ध्वाधर स्थापना के दौरान ऊपर की ओर जमा होने वाली गर्मी की समस्या का समाधान करने के लिए, सिस्टम तीन-चरण ऊर्ध्वाधर गर्मी अपव्यय मार्ग का उपयोग करता है: "कंडक्टर - इन्सुलेशन परत - धातु संलग्नक।" बाड़े को एक्सट्रूडेड एल्यूमीनियम-मैग्नीशियम मिश्र धातु से निर्मित किया गया है, जिसमें इसकी सतह पर एकीकृत अनुदैर्ध्य गर्मी अपव्यय पंख शामिल हैं। मानक स्टील बाड़ों की तुलना में, यह डिज़ाइन गर्मी अपव्यय सतह क्षेत्र को 35% तक बढ़ा देता है और तापीय चालकता दक्षता को पांच गुना बढ़ा देता है। 40°C के परिवेशीय तापमान पर, कनेक्शन टर्मिनलों का तापमान वृद्धि ≤60K रहता है, जबकि धातु आवरण का तापमान ≤30K रहता है - जो उद्योग मानकों से काफी नीचे है - जिससे लंबी दूरी की ऊर्ध्वाधर विद्युत संचरण के दौरान स्थिर संचालन सुनिश्चित होता है।

4. "चिमनी प्रभाव" के विरुद्ध सुरक्षा डिज़ाइन: एक मजबूत ऊर्ध्वाधर अग्नि अवरोधक की स्थापना

"सैंडविच" गैपलेस संरचना निरंतर वायु चैनलों को पूरी तरह से समाप्त कर देती है; आग लगने की स्थिति में, गर्म हवा के प्रवाह को बसवे प्रणाली के माध्यम से तेजी से ऊपर की ओर फैलने से रोका जाता है। यह अपने स्रोत पर "चिमनी प्रभाव" को प्रभावी ढंग से समाप्त कर देता है और आधिकारिक राष्ट्रीय अग्नि सुरक्षा एजेंसियों द्वारा सफलतापूर्वक परीक्षण पास कर चुका है। इसके अलावा, एक अग्नि-प्रतिरोधी संस्करण एक विकल्प के रूप में उपलब्ध है; अभ्रक टेप और सेरामीफाइंग सिलिकॉन रबर की मिश्रित इन्सुलेशन परत का उपयोग करते हुए, यह संस्करण 960 डिग्री सेल्सियस के अत्यधिक तापमान पर 180 मिनट से अधिक समय तक बिजली की आपूर्ति बनाए रख सकता है, जिससे ऊंची इमारतों में अग्नि सुरक्षा सर्किट की कठोर आवश्यकताओं को पूरा किया जा सकता है।

लंबवत स्थापना के लिए विशेष सुविधाएँ

1. मॉड्यूलर वर्टिकल कनेक्शन सिस्टम

फैक्ट्री-पूर्वनिर्मित मानक इकाइयों की विशेषता, सिस्टम ऑन-साइट कनेक्शन के लिए डबल-एंडेड टॉर्क-नियंत्रित बोल्ट और डिस्क स्प्रिंग्स का उपयोग करता है। यह डिज़ाइन ±4 मिमी इंस्टॉलेशन सहिष्णुता समायोजन की अनुमति देता है, जो ऊर्ध्वाधर इंस्टॉलेशन में निहित सटीक विचलन को प्रभावी ढंग से समायोजित करता है। प्रति खंड स्थापना समय ≤10 मिनट है; पारंपरिक केबल वायरिंग की तुलना में, निर्माण दक्षता में 60% से अधिक सुधार हुआ है।

2. स्तरित प्लग-इन डिज़ाइन: फ़्लोर-विशिष्ट बिजली आवश्यकताओं को लचीले ढंग से पूरा करना

टैप-ऑफ़ आउटलेट बसबार ट्रंकिंग के साथ किसी भी ऊर्ध्वाधर स्थिति में खोले जा सकते हैं। टैप-ऑफ इकाइयां हॉट-प्लगिंग (लाइव स्थितियों के तहत सम्मिलन और निष्कासन) का समर्थन करती हैं, जिससे विद्युत आर्किंग के जोखिम को पूरी तरह से खत्म करने के लिए "ग्राउंड-फर्स्ट, ग्राउंड-लास्ट" कनेक्शन अनुक्रम सुनिश्चित होता है। प्रत्येक मंजिल पूरे बसबार खंडों को फिर से तार करने की आवश्यकता के बिना विशिष्ट बिजली आवश्यकताओं के आधार पर टैप-ऑफ इकाइयों को लचीले ढंग से कॉन्फ़िगर कर सकती है - फर्श लेआउट समायोजन और ऊंची इमारतों की विशिष्ट क्षमता विस्तार आवश्यकताओं को पूरी तरह से समायोजित करना।

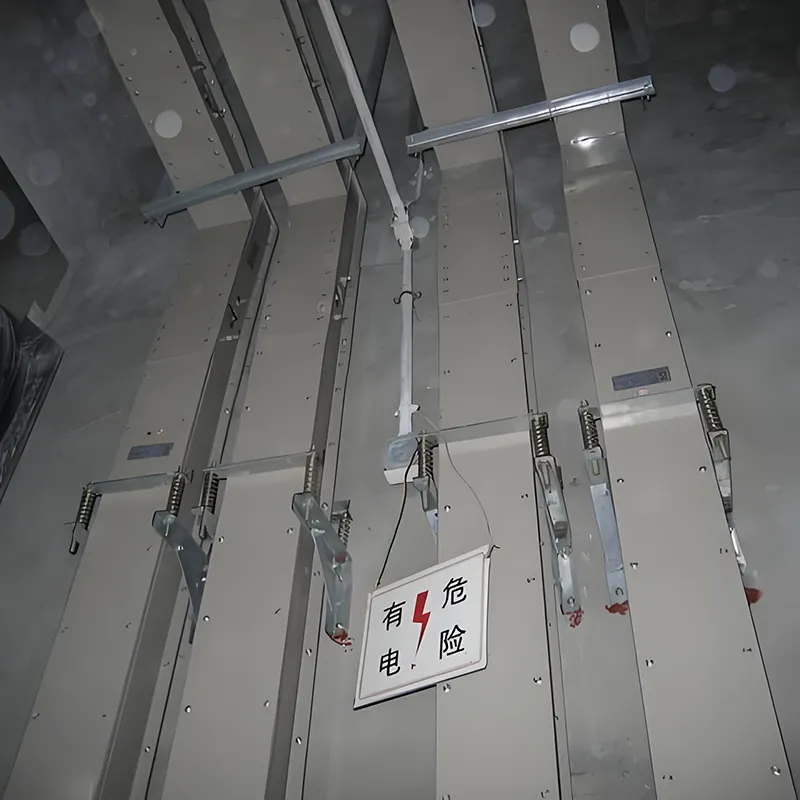

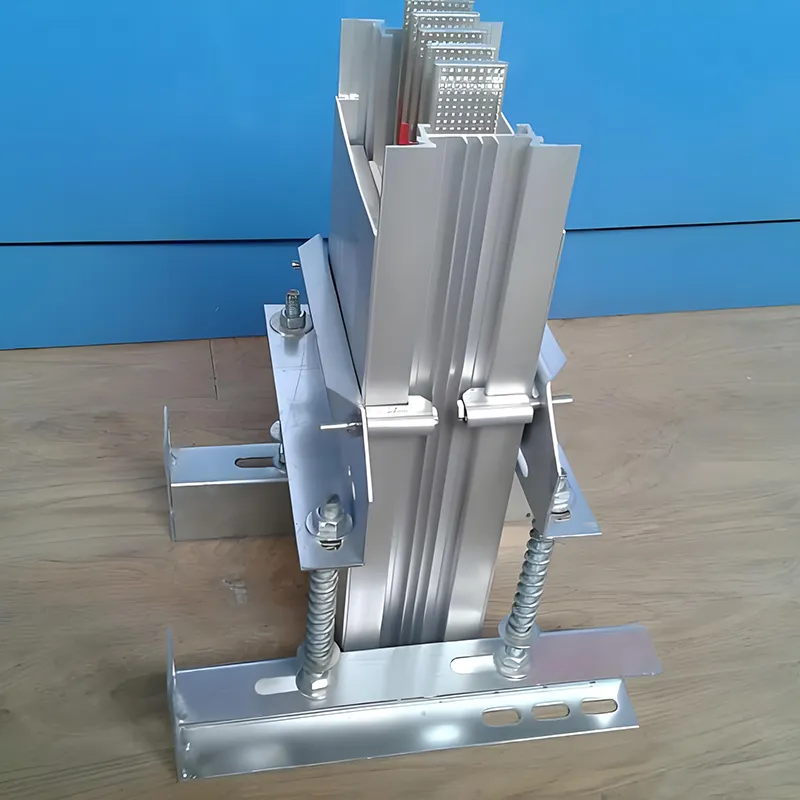

3. एंटी-ड्रॉप और भूकंपीय सुदृढीकरण

विशेष रूप से ऊर्ध्वाधर स्थापना परिदृश्यों के लिए डिज़ाइन किया गया, सिस्टम समर्पित एंटी-ड्रॉप ब्रैकेट और भूकंपीय सुदृढीकरण घटकों से सुसज्जित है जो 8 तीव्रता के भूकंप के प्रभावों को झेलने में सक्षम है, जिससे अत्यधिक परिचालन स्थितियों के तहत बसबार ट्रंकिंग की संरचनात्मक स्थिरता सुनिश्चित होती है। फर्श की ऊंचाई की आवश्यकताओं के अनुसार ब्रैकेट रिक्ति को लचीले ढंग से समायोजित किया जा सकता है: सीधे खंडों के लिए ≤3 मीटर और कोने वाले खंडों के लिए ≤1.5 मीटर।

अनुप्रयोग परिदृश्य

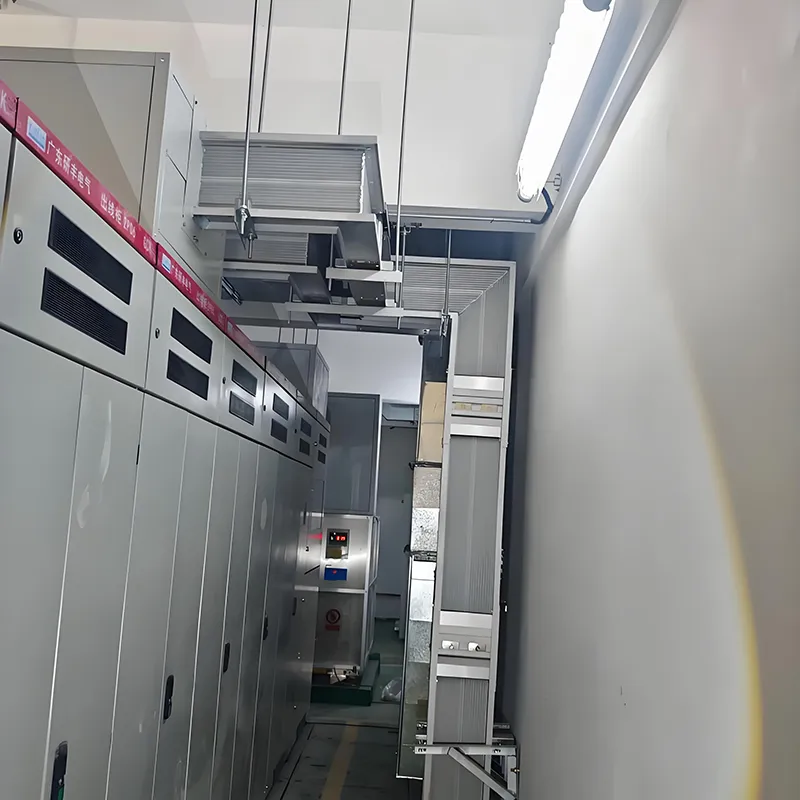

1. ऊंची इमारत बिजली वितरण शाफ्ट

बिजली वितरण शाफ्ट के भीतर लंबवत रूप से रूट किया गया, सिस्टम पारंपरिक केबलों के प्रतिस्थापन के रूप में कार्य करता है। समान वर्तमान क्षमता के लिए, यह केबलों के लिए आवश्यक स्थान का केवल एक-तिहाई हिस्सा घेरता है, जो उच्च वृद्धि वाले बिजली वितरण शाफ्ट के भीतर सीमित स्थान के महत्वपूर्ण मुद्दे को प्रभावी ढंग से हल करता है। इसकी पूरी तरह से संलग्न संरचना कृंतक संक्रमण और आग के जोखिम जैसे खतरों को समाप्त करती है, जिससे इमारत की बिजली वितरण प्रणाली की समग्र सुरक्षा बढ़ जाती है।

2. औद्योगिक संयंत्रों में वर्टिकल पावर ट्रांसमिशन

बहुमंजिला औद्योगिक सुविधाओं के भीतर बड़े पैमाने के उपकरणों और स्वचालित उत्पादन लाइनों के लिए ऊर्ध्वाधर रीढ़ बिजली की आपूर्ति प्रदान करता है। इसकी उच्च धारा-वहन घनत्व केंद्रित उपकरण लेआउट के लिए आदर्श रूप से अनुकूल है, जबकि इसकी मॉड्यूलर विस्तारशीलता उत्पादन लाइनों में लचीले समायोजन का समर्थन करती है।

3. विशिष्ट ऊर्ध्वाधर वातावरण

वॉटरप्रूफ कास्ट-रेज़िन उत्पाद आर्द्र और संक्षारक वातावरण जैसे भूमिगत उपयोगिता सुरंगों और रेल पारगमन प्रणालियों में ऊर्ध्वाधर बिजली संचरण के लिए उपयुक्त हैं। आग प्रतिरोधी उत्पाद कठोर अग्नि सुरक्षा आवश्यकताओं के साथ ऊर्ध्वाधर बिजली वितरण परिदृश्यों पर लागू होते हैं, जैसे कि पेट्रोकेमिकल और परमाणु ऊर्जा उद्योगों में पाए जाते हैं।

ग्राहक मूल्य

क़िंगदाओ फ़ेंगहुआ इलेक्ट्रिक उपकरण विनिर्माण कंपनी लिमिटेड, वेस्ट कोस्ट न्यू एरिया के भीतर, क़िंगदाओ के खूबसूरत तटीय शहर में स्थित है। 2005 में स्थापित, कंपनी एक अग्रणी निर्माता है जो केबल ट्रे, बसबार ट्रंकिंग सिस्टम और बिजली वितरण कैबिनेट सहित विद्युत उत्पादों में विशेषज्ञता रखती है। हमारी सहायक कंपनी, क़िंगदाओ फ़ेंघुआ इलेक्ट्रिक कंपनी लिमिटेड, हमारी मूल कंपनी के लिए एक पूरक भूमिका में काम करती है, सामूहिक रूप से एक व्यापक उत्पाद मैट्रिक्स की स्थापना करती है जो बिजली वितरण उपकरणों के पूरे स्पेक्ट्रम को फैलाती है। हाल के वर्षों में, कंपनी ने ऊर्जा संरक्षण और खपत में कमी के क्षेत्र में उल्लेखनीय परिणाम प्राप्त करते हुए नवाचार के प्रति दृढ़ प्रतिबद्धता बनाए रखी है। हमारे कई उत्पाद - जैसे सेल्फ-लॉकिंग केबल ट्रे और कॉपर-एल्यूमीनियम मिश्रित बसडक्ट्स - ने अपने उच्च वर्धित मूल्य और उन्नत तकनीकी सामग्री के लिए बाजार में पहचान हासिल की है। इसके अलावा, हमारे पास व्यापक परीक्षण रिपोर्ट और अनिवार्य प्रमाणन प्रमाणपत्र हैं, जो बसडक्ट विशिष्टताओं की एक विस्तृत श्रृंखला को कवर करते हैं, जो हमें अपने ग्राहकों की विविध और बहुमुखी आवश्यकताओं को पूरी तरह से संतुष्ट करने में सक्षम बनाते हैं।

क़िंगदाओ फेनघुआ इलेक्ट्रिक के वर्टिकल सैंडविच बसवे को चुनने से, आपको लाभ होता है:

• अंतरिक्ष अनुकूलन: ऊर्ध्वाधर स्थान का उपयोग तीन गुना बढ़ जाता है, जिससे यह बिजली वितरण शाफ्ट के विशिष्ट सीमित वातावरण के लिए बिल्कुल उपयुक्त हो जाता है।

• ऊर्जा दक्षता: कम प्रतिरोध वाले तांबे के कंडक्टर और कम प्रतिक्रिया वाले संरचनात्मक डिजाइन की विशेषता, यह बिजली वितरण हानि को सालाना 10% से 20% तक कम कर देता है।

• सुरक्षा और विश्वसनीयता: सुरक्षा की कई परतों के साथ-साथ "चिमनी प्रभाव" विरोधी डिज़ाइन को शामिल करते हुए, यह एक मजबूत ऊर्ध्वाधर अग्नि अवरोध स्थापित करता है।

• लचीली अनुकूलनशीलता: एक स्तरित प्लग-इन इंटरफ़ेस और मॉड्यूलर इंस्टॉलेशन क्षमताओं के साथ, यह भविष्य के फ़्लोर लेआउट समायोजन और उपकरण विस्तार आवश्यकताओं को समायोजित करता है।

• ब्रांड आश्वासन: क़िंगदाओ फ़ेंघुआ की 18 वर्षों की विशिष्ट विनिर्माण विशेषज्ञता द्वारा समर्थित, हम व्यापक बिक्री के बाद सेवा और तकनीकी सहायता प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न

1.वर्टिकल सैंडविच बसवे क्या है?

वर्टिकल सैंडविच बसवे स्टैक्ड तांबे के कंडक्टरों के साथ एक कॉम्पैक्ट, उच्च-वर्तमान वितरण प्रणाली है, जिसे ऊंची इमारतों और औद्योगिक कार्यशालाओं में सुरक्षित और कुशल वर्टिकल पावर ट्रांसमिशन के लिए डिज़ाइन किया गया है।

2.वर्तमान और वोल्टेज रेटिंग क्या हैं?

फेनघुआ इलेक्ट्रिक वर्टिकल बसवे को 250A-6300A और ≤690VAC रेटिंग दी गई है, जो विभिन्न कम-वोल्टेज उच्च-वर्तमान वितरण अनुप्रयोगों के लिए उपयुक्त है।

3.कंडक्टर के लिए किस सामग्री का उपयोग किया जाता है?

उच्च शुद्धता वाले टी2 इलेक्ट्रोलाइटिक तांबे का उपयोग किया जाता है, जो कम नुकसान, उच्च चालकता और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

4.कौन से सुरक्षा स्तर उपलब्ध हैं?

मॉडल के आधार पर सुरक्षा IP54 से IP68 तक होती है, जो इसे इनडोर, आउटडोर और कठोर वातावरण के लिए उपयुक्त बनाती है।

5.क्या आग संभावित क्षेत्रों में बसवे का उपयोग किया जा सकता है?

हां, आग प्रतिरोधी मॉडल में 180 डिग्री सेल्सियस तक इन्सुलेशन रेटेड और शॉर्ट-सर्किट सहनशक्ति है जो आग की स्थिति के तहत सुरक्षित संचालन के लिए डिज़ाइन की गई है।

6.इसे लंबवत रूप से कितनी ऊंचाई पर स्थापित किया जा सकता है?

बसवे प्रकार और लोड आवश्यकताओं के आधार पर लंबवत स्थापना 200 मीटर तक पहुंच सकती है।

7.क्या इंस्टालेशन आसान है?

हाँ, मॉड्यूलर डिज़ाइन और कॉम्पैक्ट संरचना त्वरित और सुविधाजनक स्थापना की अनुमति देती है, जिससे श्रम और परियोजना का समय कम हो जाता है।

8. इसका उपयोग आमतौर पर कहाँ किया जाता है?

ऊंची इमारतों के शाफ्ट, औद्योगिक कार्यशालाओं, कारखानों, डेटा केंद्रों और अन्य ऊर्ध्वाधर उच्च-वर्तमान वितरण परिदृश्यों के लिए आदर्श।
