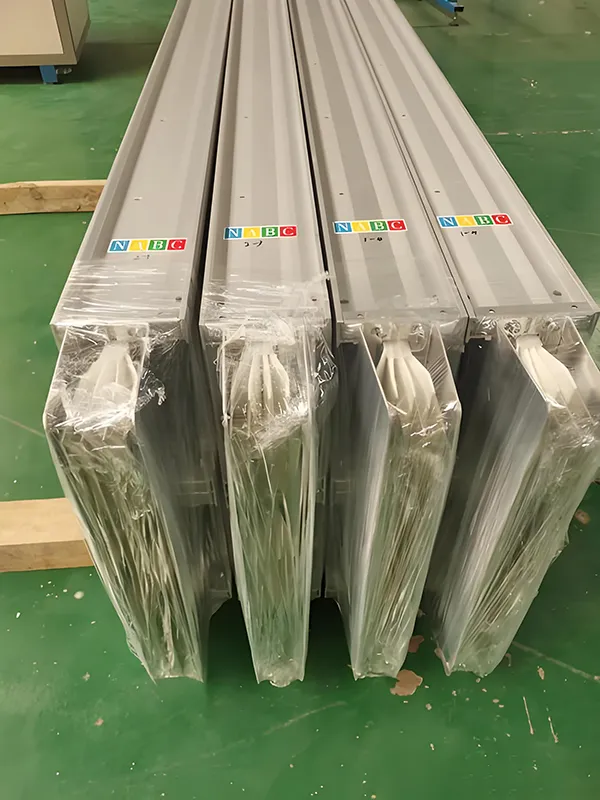

लो वोल्टेज सैंडविच बसवे

अपनी कॉम्पैक्ट संरचना, उत्कृष्ट गर्मी अपव्यय और मजबूत करंट-वहन क्षमता के कारण, लो वोल्टेज सैंडविच बसवे आधुनिक बिजली वितरण प्रणालियों में मुख्यधारा की पसंद के रूप में उभरा है।

कोर संरचना और इन्सुलेशन विन्यास

•कंडक्टर सामग्री: उच्च शुद्धता इलेक्ट्रोलाइटिक तांबा (शुद्धता ≥ 99.9%); चालकता और ऑक्सीकरण प्रतिरोध को बढ़ाने के लिए सतह को वैकल्पिक रूप से सिल्वर-प्लेटेड या टिन-प्लेटेड किया जा सकता है।

इन्सुलेशन सामग्री:

मानक प्रकार: दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करने के लिए क्लास बी इन्सुलेशन सामग्री या उच्चतर (तापमान प्रतिरोध: 130 डिग्री सेल्सियस) - जैसे पॉलिएस्टर फिल्म, अभ्रक टेप, आदि का उपयोग करता है।

•अग्नि-प्रतिरोधी प्रकार: अभ्रक टेप और सेरामीफाइंग सिलिकॉन रबर की एक मिश्रित परत का उपयोग करता है, जो 600 डिग्री सेल्सियस से 1000 डिग्री सेल्सियस तक के उच्च तापमान के तहत भी इन्सुलेशन प्रदर्शन को बनाए रखने में सक्षम है।

•जलरोधक/संक्षारण-प्रतिरोधी प्रकार: क्लास एच पॉलिएस्टर-इमाइड या एपॉक्सी राल कास्टिंग के माध्यम से एनकैप्सुलेशन की सुविधा; इन्सुलेशन वर्ग कक्षा एच (180 डिग्री सेल्सियस) तक पहुंचता है, जो 50 वर्ष से अधिक का सेवा जीवन प्रदान करता है।

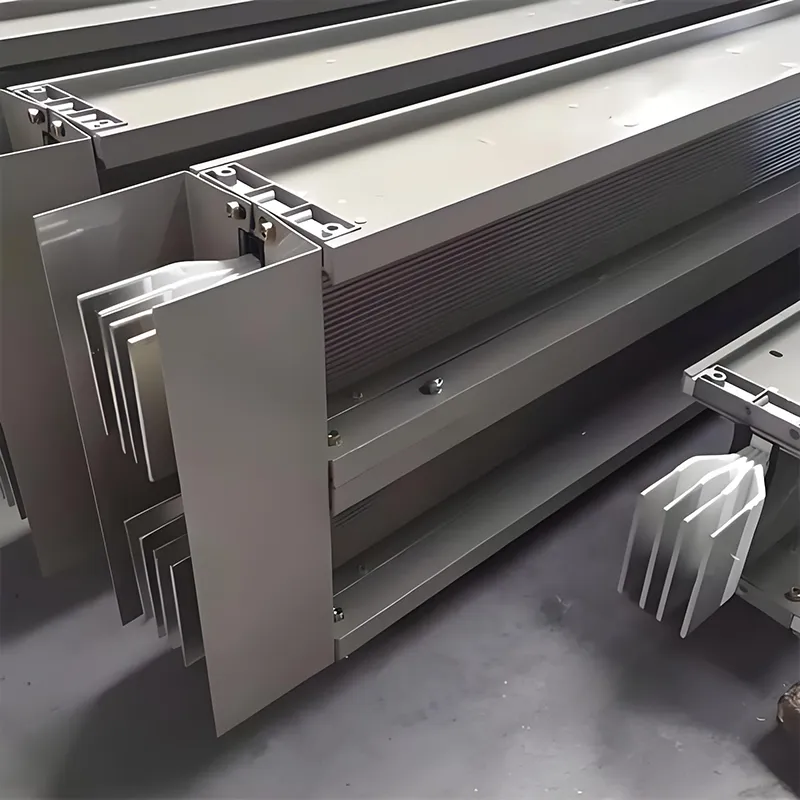

•"सैंडविच" संरचना विशेषताएं: चरण कंडक्टर बिना किसी वायु अंतराल के कसकर ढेर और संपीड़ित होते हैं; असेंबली पूरी तरह से एनकैप्सुलेटेड है और दबाव में ढाली गई है, जिससे प्रतिक्रिया और वोल्टेज ड्रॉप काफी कम हो जाती है।

प्रमुख विद्युत और सुरक्षा पैरामीटर

तापमान वृद्धि और थर्मल प्रदर्शन नियंत्रण

तापमान वृद्धि सीमाएँ (40°C के परिवेश तापमान पर):

कनेक्शन टर्मिनल: ≤ 60 K (यानी, अधिकतम 100°C)

धातु संलग्नक: ≤ 30 K (यानी, अधिकतम 70°C)

इन्सुलेशन सतह: ≤ 40 K (यानी, अधिकतम 80°C)

ऊष्मा अपव्यय तंत्र:

कंडक्टरों द्वारा उत्पन्न गर्मी को इन्सुलेशन परत के माध्यम से धातु के बाड़े में ले जाया जाता है, जहां बाद में इसे संवहन और विकिरण के माध्यम से नष्ट कर दिया जाता है।

एल्यूमीनियम मिश्र धातु के बाड़े में एक एकीकृत हीट सिंक फिन डिज़ाइन है, जो गर्मी अपव्यय दक्षता को 30% से अधिक बढ़ाता है।

थर्मल सहनशक्ति सीमाएँ:

मानक प्रकार: दीर्घकालिक ऑपरेटिंग तापमान ≤ 130°C

आग प्रतिरोधी प्रकार: 960°C पर 90 मिनट से अधिक समय तक निरंतर बिजली आपूर्ति बनाए रखने में सक्षम

कास्ट-रेज़िन प्रकार: -40°C से 130°C के पर्यावरणीय तापमान रेंज के भीतर स्थिर संचालन में सक्षम

सुरक्षा वर्ग (आईपी कोड) और लागू वातावरण

यांत्रिक और स्थापना विशेषताएँ

संलग्नक सामग्री:

एल्यूमीनियम मिश्र धातु: हल्का, संक्षारण प्रतिरोधी, और उत्कृष्ट गर्मी लंपटता प्रदान करता है; प्रोटेक्टिव अर्थ (पीई) कंडक्टर के रूप में उपयोग के लिए उपयुक्त।

कोल्ड-रोल्ड स्टील: उच्च संरचनात्मक ताकत; जब अग्निरोधी पेंट के साथ लेपित किया जाता है, तो यह आग प्रतिरोधी अनुप्रयोगों के लिए उपयुक्त होता है।

रेज़िन कास्टिंग: इसमें एक गैर-धातु आवरण होता है और यह व्यापक "चार-तरफ़ा सुरक्षा" प्रदान करता है - वॉटरप्रूफिंग, संक्षारण प्रतिरोध, विस्फोट प्रतिरोध और डस्टप्रूफिंग।

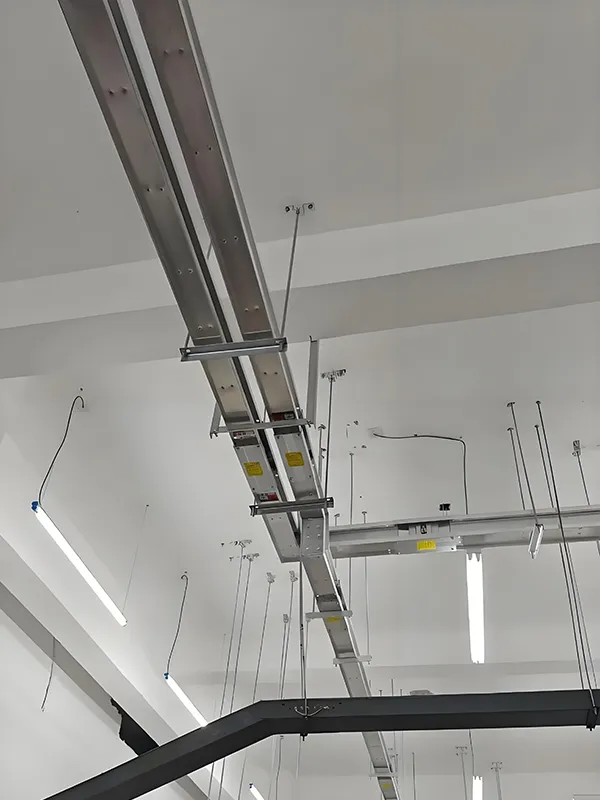

इंस्टॉलेशन तरीका:

±4मिमी की समायोज्य सहनशीलता सीमा के साथ, क्षैतिज या ऊर्ध्वाधर निलंबन माउंटिंग का समर्थन करता है।

समर्थन/हैंगर रिक्ति: सीधे खंडों के लिए ≤3m; घुमावदार खंडों के लिए ≤1.5 मी.

कनेक्शन प्रौद्योगिकी:

सिंगल-बोल्ट रैपिड कनेक्शन: न्यूनतम संपर्क प्रतिरोध सुनिश्चित करने के लिए टॉर्क नियंत्रण तंत्र से लैस।

इंटेलिजेंट कनेक्टर: रखरखाव निगरानी क्षमताओं का समर्थन करते हैं, जिससे परिचालन विफलता का जोखिम कम होता है।

विशिष्ट प्रौद्योगिकियों का विस्तार

आग प्रतिरोधी बसबार ट्रंकिंग (एनएच प्रकार)।

अग्नि प्रतिरोध रेटिंग: 1 घंटा, 1.5 घंटे, 2 घंटे या 3 घंटे के चयन योग्य विकल्प

थर्मल इन्सुलेशन परत: एल्यूमिनियम सिलिकेट फाइबर फेल्ट (तापमान प्रतिरोध: 1250°C)

बाहरी कोटिंग: इंट्यूसेंट अग्निरोधी पेंट; आग के संपर्क में आने पर मंद ताप स्थानांतरण के कारण तापीय चालकता में तेजी से वृद्धि होती है

वाटरप्रूफ बसबार ट्रंकिंग (राल-कास्ट प्रकार)।

सुरक्षा रेटिंग: IP67–IP68

इन्सुलेशन सामग्री: असंतृप्त पॉलिएस्टर राल + अकार्बनिक भराव, एकीकृत रूप से ढाला हुआ

अनुप्रयोग परिदृश्य: रेल पारगमन, रासायनिक संयंत्र, तटीय सुविधाएं, और अन्य संक्षारक या आर्द्र वातावरण

इंटेलिजेंट बसबार ट्रंकिंग

तापमान माप, वर्तमान निगरानी और रिसाव अलार्म मॉड्यूल को एकीकृत करता है।

बिल्डिंग ऑटोमेशन सिस्टम में एकीकरण के लिए RS485 या वायरलेस ट्रांसमिशन का समर्थन करता है।

अक्सर पूछे जाने वाले प्रश्न

1. लो वोल्टेज सैंडविच बसवे क्या है?

लो वोल्टेज सैंडविच बसवे एक कॉम्पैक्ट बसवे बिजली वितरण प्रणाली है जो चरणों के बीच इन्सुलेशन के साथ बारीकी से स्टैक्ड कंडक्टर का उपयोग करती है, जो आधुनिक इमारतों और औद्योगिक सुविधाओं के लिए उच्च वर्तमान क्षमता, कम प्रतिबाधा और कुशल बिजली संचरण प्रदान करती है।

2. पारंपरिक केबल की तुलना में सैंडविच बसवे के क्या फायदे हैं?

पारंपरिक केबलों की तुलना में, सैंडविच बस डक्ट प्रणाली बेहतर ताप अपव्यय, उच्च धारा वहन क्षमता, आसान स्थापना और लचीला विस्तार प्रदान करती है, जो इसे बड़ी बिजली वितरण परियोजनाओं के लिए आदर्श बनाती है।

3. लो वोल्टेज सैंडविच बसवे का उपयोग आमतौर पर कहाँ किया जाता है?

इसे डेटा केंद्रों, वाणिज्यिक भवनों, कारखानों, हवाई अड्डों, शॉपिंग मॉल और ऊंची इमारतों में व्यापक रूप से लागू किया जाता है जहां विश्वसनीय और कुशल बिजली वितरण की आवश्यकता होती है।

4. कम वोल्टेज बसवे सिस्टम के लिए कौन सी वर्तमान रेटिंग उपलब्ध हैं?

अधिकांश कम वोल्टेज बसवे सिस्टम परियोजना की आवश्यकताओं और सिस्टम डिज़ाइन के आधार पर 400A से 6300A तक की वर्तमान रेटिंग का समर्थन करते हैं।

5. क्या बसवे को विशिष्ट परियोजनाओं के लिए अनुकूलित किया जा सकता है?

हाँ। पेशेवर बसवे निर्माता और आपूर्तिकर्ता जैसे फेनघुआ इलेक्ट्रिक वर्तमान क्षमता, स्थापना वातावरण, सुरक्षा स्तर और परियोजना लेआउट के आधार पर कस्टम बसवे समाधान प्रदान कर सकते हैं।

6. क्या सैंडविच बसवे औद्योगिक बिजली वितरण के लिए सुरक्षित है?

हाँ। उच्च गुणवत्ता वाले कम वोल्टेज बस डक्ट सिस्टम में मजबूत इन्सुलेशन, उच्च सुरक्षा स्तर और विश्वसनीय शॉर्ट-सर्किट प्रतिरोध होता है, जो सुरक्षित और स्थिर संचालन सुनिश्चित करता है।

7. मैं एक विश्वसनीय बसवे निर्माता या आपूर्तिकर्ता कैसे चुनूँ?

आपको खरीदारी से पहले बसवे निर्माता के उत्पादन अनुभव, प्रमाणपत्र, परियोजना मामले, अनुकूलन क्षमता और तकनीकी सहायता का मूल्यांकन करना चाहिए।

8. मैं लो वोल्टेज सैंडविच बसवे के लिए कोटेशन कैसे प्राप्त कर सकता हूं?

सटीक कम वोल्टेज बसवे मूल्य प्राप्त करने के लिए, आपको आमतौर पर आपूर्तिकर्ता को वर्तमान रेटिंग, बसवे की लंबाई, स्थापना प्रकार और परियोजना चित्र जैसे विवरण प्रदान करने की आवश्यकता होती है।
