कॉम्पैक्ट बसडक्ट्स के लक्षण

कॉम्पैक्ट बसबार ट्रंकिंगनिम्न-वोल्टेज बिजली वितरण प्रणालियों में एक मुख्य घटक है जिसका उपयोग उच्च धाराओं को संचारित करने के लिए किया जाता है। इसकी परिभाषित विशेषताओं में एक कॉम्पैक्ट संरचना, कुशल गर्मी अपव्यय, उच्च स्तर की सुरक्षा और उच्च वर्तमान-वहन क्षमता शामिल है। इसे उन परिदृश्यों में व्यापक रूप से तैनात किया जाता है जहां स्थान सीमित है, उच्च धाराएं शामिल हैं, और उच्च स्तर की सुरक्षा की आवश्यकता होती है - इसे एयर-इंसुलेटेड बसबार ट्रंकिंग सिस्टम से महत्वपूर्ण रूप से अलग किया जाता है। निम्नलिखित इसकी विशेषताओं का विस्तृत विवरण है, जिन्हें मुख्य लाभों, प्रमुख विशेषताओं, लागू परिदृश्यों और सीमाओं में वर्गीकृत किया गया है:

मुख्य संरचना और प्रदर्शन विशेषताएँ

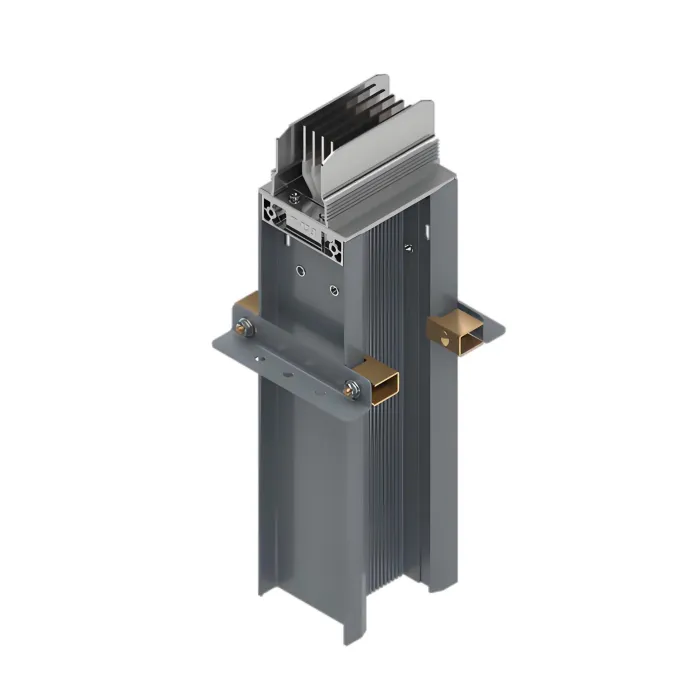

जगह बचाने के लिए कॉम्पैक्ट डिज़ाइन: कंडक्टर और इन्सुलेशन परतें बिना किसी अनावश्यक वायु अंतराल के एक साथ कसकर फिट होती हैं; परिणामस्वरूप, कुल आयतन और वजन एयर-इंसुलेटेड बसबार ट्रंकिंग की तुलना में काफी कम है। अंतरिक्ष-बाधित वातावरण में - जैसे ऊंची इमारतें, डेटा केंद्र, और उपकरणों से भरी कार्यशालाएं - यह डिज़ाइन स्थापना के लिए आवश्यक स्थानिक पदचिह्न को काफी कम कर देता है, जो कॉम्पैक्ट बसबार ट्रंकिंग के सबसे प्रमुख लाभों में से एक का प्रतिनिधित्व करता है।

उच्च धारा-वहन क्षमता और कम हानि: कंडक्टरों को निकटता में व्यवस्थित किया जाता है, जिसके परिणामस्वरूप कम गर्मी अपव्यय पथ होते हैं। धातु आवरण की तापीय चालकता और ताप-विघटित गुणों के साथ संयुक्त, सिस्टम कम तापमान वृद्धि प्रदर्शित करता है। यह इसे समान भौतिक आयतन (6300A और उससे आगे तक पहुंचने) के भीतर उच्च रेटेड धाराओं को ले जाने की अनुमति देता है। इसके अलावा, वोल्टेज ड्रॉप न्यूनतम है, और विद्युत ऊर्जा संचरण हानि पारंपरिक केबल और एयर-इंसुलेटेड बसबार ट्रंकिंग की तुलना में कम है, जिसके परिणामस्वरूप उच्च बिजली वितरण दक्षता होती है।

जटिल वातावरण के लिए सुरक्षा की उच्च डिग्री: इन्सुलेशन और आवरण के लिए एक एकीकृत डिजाइन के साथ पूरी तरह से संलग्न संरचना को नियोजित करते हुए, सिस्टम आम तौर पर आईपी54 या आईपी66 की इनग्रेस प्रोटेक्शन (आईपी) रेटिंग प्राप्त करता है, कुछ मॉडल आईपी68 तक पहुंचते हैं। यह नमी, धूल और हल्के संक्षारक गैसों वाले औद्योगिक वातावरण का सामना करने में सक्षम है; इसका उपयोग बाहरी सेटिंग्स (विशिष्ट सुरक्षात्मक उपायों की आवश्यकता) में भी किया जा सकता है, जो एयर-इंसुलेटेड बसबार ट्रंकिंग की तुलना में कहीं अधिक व्यापक अनुप्रयोग का दायरा प्रदान करता है।

बेहतर इलेक्ट्रिकल और मैकेनिकल प्रदर्शन:

विद्युत स्थिरता: कंडक्टर सुरक्षित रूप से जुड़े हुए हैं, जो मजबूत शॉर्ट-सर्किट झेलने की क्षमता के साथ-साथ उत्कृष्ट गतिशील और थर्मल स्थिरता का प्रदर्शन करते हैं, जिससे सिस्टम उच्च-वर्तमान शॉर्ट-सर्किट दोषों के झटके को सहन करने में सक्षम होता है।

यांत्रिक शक्ति: धातु आवरण में एक एकीकृत, एक-टुकड़ा ढाला डिज़ाइन होता है जो प्रभाव और कंपन के लिए उच्च प्रतिरोध प्रदान करता है, जो इसे औद्योगिक संयंत्रों और बड़े पैमाने के उपकरण कक्षों जैसे कंपन-प्रवण वातावरण में स्थापना के लिए उपयुक्त बनाता है।

लचीली टैपिंग और सुविधाजनक स्थापना: सिस्टम बसबार के साथ किसी भी वांछित स्थान पर टैप-ऑफ पॉइंट की नियुक्ति का समर्थन करता है, जिससे प्लग-इन टैप-ऑफ इकाइयों के माध्यम से लोड करने के लिए बिजली की तीव्र आपूर्ति की अनुमति मिलती है। यह अनुकूलन क्षमता लोड समायोजन और क्षमता विस्तार परियोजनाओं की आवश्यकताओं को पूरा करती है। इसके अलावा, विनिर्माण और स्थापना के लिए मॉड्यूलर दृष्टिकोण तेजी से निर्माण की सुविधा प्रदान करता है, जबकि बाद में रखरखाव और घटक प्रतिस्थापन अपेक्षाकृत सुविधाजनक रहता है। द्वितीय. सामग्री और प्रक्रिया विशेषताएँ

विशेष इन्सुलेशन सामग्री

कोर इन्सुलेशन परत आमतौर पर उच्च तापमान प्रतिरोधी, लौ-मंदक इन्सुलेट फिल्मों या पाउडर-कोटिंग सामग्री का उपयोग करती है। ये सामग्रियां स्थिर इन्सुलेशन प्रदर्शन के साथ-साथ उत्कृष्ट लौ-मंदक और एंटी-एजिंग गुण प्रदान करती हैं, जो कम वोल्टेज बिजली वितरण प्रणालियों के लिए सुरक्षा मानकों का पूरी तरह से अनुपालन करती हैं।

उच्च गुणवत्ता वाले कंडक्टर का चयन

तांबे या एल्यूमीनियम बसबारों को आमतौर पर प्राथमिक प्रवाहकीय तत्वों के रूप में नियोजित किया जाता है। संपर्क प्रतिरोध को कम करने और प्रवाहकीय दक्षता और सेवा जीवन दोनों को बढ़ाने के लिए उनकी सतहों को जंग-रोधी उपचारों से गुजरना पड़ता है - जैसे टिन चढ़ाना।

लागू परिदृश्य और सीमाएँ

लागू परिदृश्य

ऊँची इमारतों में मुख्य वितरण ट्रंक और फर्श-स्तरीय बिजली आपूर्ति प्रणालियाँ;

सीमित स्थान और सुरक्षा रेटिंग के लिए सख्त आवश्यकताओं वाले स्थान, जैसे डेटा सेंटर, उपकरण कक्ष, बड़े शॉपिंग मॉल और अस्पताल;

उच्च-वर्तमान भार के तहत या औद्योगिक संयंत्रों, धातुकर्म सुविधाओं और रासायनिक संयंत्रों जैसे जटिल वातावरण में काम करने वाले उपकरणों के लिए बिजली आपूर्ति प्रणाली;

बिजली वितरण प्रणालियाँ सख्त स्थापना स्थान की कमी के अधीन हैं, या जिनके लिए लगातार क्षमता विस्तार और संशोधन की आवश्यकता होती है।
