2000ए एयर इंसुलेटेड बसवे

2000A एयर इंसुलेटेड बसवे एक उच्च-वर्तमान ट्रांसमिशन उपकरण है जिसका उपयोग बिजली वितरण प्रणालियों में किया जाता है, मुख्य रूप से भवन या औद्योगिक प्रणालियों में विद्युत ऊर्जा के सुरक्षित और कुशल संचरण के लिए। इसमें 2000A का रेटेड करंट है और कंडक्टरों को आवरण से अलग करने के लिए इन्सुलेट माध्यम के रूप में हवा का उपयोग करता है।

•रेटेड करंट: 2000 एम्पीयर

•इन्सुलेशन विधि: वायु इन्सुलेशन

उपकरण प्रकार: बसवे/बसबार ट्रंकिंग सिस्टम

सरल शब्दों में, यह एक उच्च-वर्तमान ट्रांसमिशन प्रणाली है जो पारंपरिक केबलों के बजाय धातु बसबारों का उपयोग करती है।

केबल की तुलना में लाभ

मुख्य लाभ

1. सुरक्षा संरक्षण, एकाधिक गारंटी

विभाजित वायु इन्सुलेशन संरचना का उपयोग करते हुए, चरण-दर-चरण सुरक्षा निकासी और क्रीपेज दूरी राष्ट्रीय मानकों से कहीं अधिक है, जो शॉर्ट-सर्किट जोखिमों को प्रभावी ढंग से समाप्त करती है। आंतरिक इन्सुलेशन घटक उच्च शक्ति वाले एपॉक्सी राल से बने होते हैं, जो गतिशील और थर्मल स्थिरता के लिए उत्पाद के प्रतिरोध में काफी सुधार करते हैं, और बिजली वितरण प्रणाली की रक्षा करते हुए तात्कालिक शॉर्ट-सर्किट वर्तमान उछाल को झेलने में सक्षम होते हैं। सॉकेट्स पर सुरक्षा गार्ड स्थापित किए जाते हैं, जिन्हें धूल, विदेशी वस्तुओं के प्रवेश और आकस्मिक संचालन को रोकने के लिए सामान्य परिस्थितियों में सीसे की सील से बंद और सील किया जा सकता है। जंक्शन बॉक्स में प्लग लगाते समय बिजली काटने की जरूरत नहीं है; ग्राउंड वायर को हमेशा डिस्कनेक्ट करने से पहले जोड़ा जाता है, जिससे परिचालन सुरक्षा और बढ़ जाती है। उत्पाद की सुरक्षा रेटिंग IP40 तक पहुंचती है, जिसे समर्पित सहायक उपकरण के साथ IP54 तक बढ़ाया जा सकता है, जो उत्कृष्ट धूल और नमी प्रतिरोध और विभिन्न इनडोर वातावरणों के लिए अनुकूलन क्षमता प्रदान करता है।

2. उच्च दक्षता गर्मी लंपटता, ऊर्जा की बचत और खपत में कमी

कंडक्टर 99.99% से अधिक तांबे की सामग्री के साथ उच्च शुद्धता वाले इलेक्ट्रोलाइटिक तांबे का उपयोग करता है, और सतह टिन-प्लेटेड है, जो एंटी-ऑक्सीडेंट, अत्यधिक प्रवाहकीय, कम प्रतिरोधकता और कम बिजली हानि है। बाहरी आवरण एक-टुकड़ा नालीदार संरचना के साथ मानशान आयरन एंड स्टील के उच्च शक्ति वाले कोल्ड-रोल्ड स्टील से बना है, जो उत्कृष्ट यांत्रिक शक्ति और गर्मी अपव्यय प्रदर्शन को जोड़ता है। प्राकृतिक वायु संवहन के साथ मिलकर, यह एक दोहरी ताप अपव्यय प्रणाली बनाता है। पारंपरिक केबलों की तुलना में, तापमान वृद्धि 25% कम हो जाती है, और वर्तमान वहन क्षमता 30% बढ़ जाती है। लंबे समय तक रेटेड करंट ले जाने पर, प्रवाहकीय भागों के तापमान में वृद्धि को मानक सीमा के भीतर सख्ती से नियंत्रित किया जाता है, जिससे अतिरिक्त शीतलन प्रणाली की आवश्यकता समाप्त हो जाती है और परिचालन लागत कम हो जाती है।

3. सुविधाजनक स्थापना और लचीला अनुकूलन

एक मॉड्यूलर डिज़ाइन को अपनाते हुए, यह विभिन्न कनेक्शन विधियों जैसे सीधे खंड, मोड़ और टी-आकार की शाखाओं का समर्थन करता है। विभिन्न वायरिंग परिदृश्यों के अनुकूल होने के लिए इसे साइट की आवश्यकताओं के अनुसार लचीले ढंग से जोड़ा और जोड़ा जा सकता है। स्वचालित क्षतिपूर्ति कनेक्शन और सिंगल-बोल्ट क्लैंपिंग टर्मिनलों से सुसज्जित, इसमें उच्च समायोजन क्षमता है। बट-माउंटिंग विधि स्थापना समय को काफी हद तक बचाती है और श्रम लागत को कम करती है। पर्याप्त बसबार कनेक्टर प्रदान किए गए हैं, जो कनेक्टर बॉक्स की लचीली शाखाओं का समर्थन करते हैं। लोड को सबसे छोटे रास्ते से बसबार इकाइयों से जोड़ा जा सकता है। कार्यशाला उपकरणों के बाद के परिवर्धन, स्थानांतरण या नवीनीकरण के लिए बसबार प्रणाली में बदलाव की आवश्यकता नहीं होती है, जो उत्कृष्ट विनिमेयता प्रदान करता है। आसन्न वर्तमान रेटिंग में परिवर्तन होने पर बाहरी आवरण के प्रतिस्थापन की आवश्यकता नहीं होती है।

4. मजबूत और टिकाऊ संरचना

बाहरी आवरण का निर्माण एक-टुकड़ा मोल्डिंग प्रक्रिया का उपयोग करके किया जाता है, जिसके परिणामस्वरूप उच्च यांत्रिक शक्ति होती है। 6 मीटर की अवधि के साथ, बसबार केंद्र 60 किलोग्राम का भार सहन कर सकता है। गैर-समान तापमान परिवर्तन के तहत, आवरण का केंद्र ऑफसेट 10 मिमी से अधिक नहीं होता है, जो मजबूत कंपन और प्रभाव प्रतिरोध प्रदान करता है। आवरण की सतह जंग और जंग की रोकथाम के लिए इलेक्ट्रोस्टैटिक छिड़काव प्रक्रिया का उपयोग करती है, जिससे सेवा जीवन का विस्तार होता है। सभी घटकों को कठोर परीक्षण से गुजरना पड़ता है। उत्पाद ने पावर फ्रीक्वेंसी, वोल्टेज और थर्मल स्थिरता परीक्षणों को पार कर लिया है, परीक्षण के बाद कोई महत्वपूर्ण विरूपण नहीं दिखा है। सामान्य परिस्थितियों में, प्रत्येक अनुभाग का इन्सुलेशन प्रतिरोध 50MΩ से कम नहीं होता है, जो दशकों के सेवा जीवन के साथ पूर्ण लोड के तहत दीर्घकालिक सुरक्षित संचालन की अनुमति देता है।

5. अनुपालन और प्रमाणन, विश्वसनीय गुणवत्ता

बिजली पारेषण और वितरण उपकरण के एक पेशेवर निर्माता के रूप में क़िंगदाओ फेनघुआ इलेक्ट्रिक मैन्युफैक्चरिंग कंपनी लिमिटेड के पास एक संपूर्ण उत्पादन और परीक्षण प्रणाली है। हमारे उत्पाद कठोर गुणवत्ता नियंत्रण से गुजरते हैं, कई योग्यता प्रमाणपत्र और पेटेंट तकनीक रखते हैं, और प्रासंगिक राष्ट्रीय उद्योग मानकों और अंतरराष्ट्रीय विशिष्टताओं का अनुपालन करते हैं। बिजली की आवृत्ति वोल्टेज, इन्सुलेशन प्रतिरोध और तापमान वृद्धि का सामना करने जैसे कई मुख्य संकेतकों के परीक्षण के माध्यम से, हम यह सुनिश्चित करते हैं कि प्रत्येक उत्पाद डिजाइन मानकों को पूरा करता है, जिससे ग्राहकों को विश्वसनीय गुणवत्ता आश्वासन मिलता है।

तकनीकी मापदंड

लागू परिदृश्य

क़िंगदाओ फ़ेंघुआ इलेक्ट्रिक उपकरण विनिर्माण कंपनी लिमिटेड 2000A एयर इंसुलेटेड बसवे, अपनी उच्च वर्तमान ट्रांसमिशन क्षमता, सुरक्षित और विश्वसनीय प्रदर्शन और लचीली स्थापना विधियों के साथ, निम्नलिखित परिदृश्यों में व्यापक रूप से उपयोग किया जाता है:

औद्योगिक क्षेत्र: उच्च-वर्तमान उपकरणों की बिजली आपूर्ति आवश्यकताओं को पूरा करने के लिए औद्योगिक संयंत्र, उच्च-ऊर्जा-खपत कार्यशालाएं, विनिर्माण उत्पादन लाइनें इत्यादि;

भवन क्षेत्र: ऊंची इमारतें, वाणिज्यिक परिसर, कार्यालय भवन, आवासीय समुदाय, आदि, कुशल बिजली वितरण प्राप्त करने के लिए मुख्य बिजली वितरण लाइन के रूप में कार्य करते हैं;

विद्युत क्षेत्र: सबस्टेशन, वितरण कक्ष, ट्रांसफार्मर और वितरण कैबिनेट कनेक्शन, वितरण कैबिनेट के बीच कनेक्शन, आदि;

अन्य परिदृश्य: डेटा केंद्र, रेल पारगमन सहायक सुविधाएं, अस्पताल, स्कूल और बिजली आपूर्ति स्थिरता और सुरक्षा के लिए उच्च आवश्यकताओं वाले अन्य स्थान।

उत्पाद संरचना

उत्पाद एक कंडक्टर इकाई, एक इन्सुलेशन सपोर्ट इकाई, एक आवास इकाई और एक कनेक्शन इकाई से बना है। इसमें एक कॉम्पैक्ट और तर्कसंगत रूप से डिजाइन की गई संरचना है:

कंडक्टर यूनिट: उच्च शुद्धता वाले इलेक्ट्रोलाइटिक कॉपर बसबार, उत्कृष्ट चालकता और कम बिजली हानि के लिए टिन-प्लेटेड;

इन्सुलेशन सपोर्ट यूनिट: उच्च शक्ति वाले एपॉक्सी राल इन्सुलेशन घटक, इन्सुलेशन प्रदर्शन सुनिश्चित करने और गतिशील और थर्मल स्थिरता में सुधार करने के लिए चरण-दर-चरण अलगाव प्रदान करते हैं;

हाउसिंग यूनिट: एक-टुकड़ा नालीदार कोल्ड-रोल्ड स्टील हाउसिंग, संक्षारण और जंग की रोकथाम के लिए इलेक्ट्रोस्टैटिक रूप से स्प्रे किया गया, यांत्रिक शक्ति और गर्मी लंपटता का संयोजन, जबकि ग्राउंडिंग सुरक्षा भी प्रदान करता है;

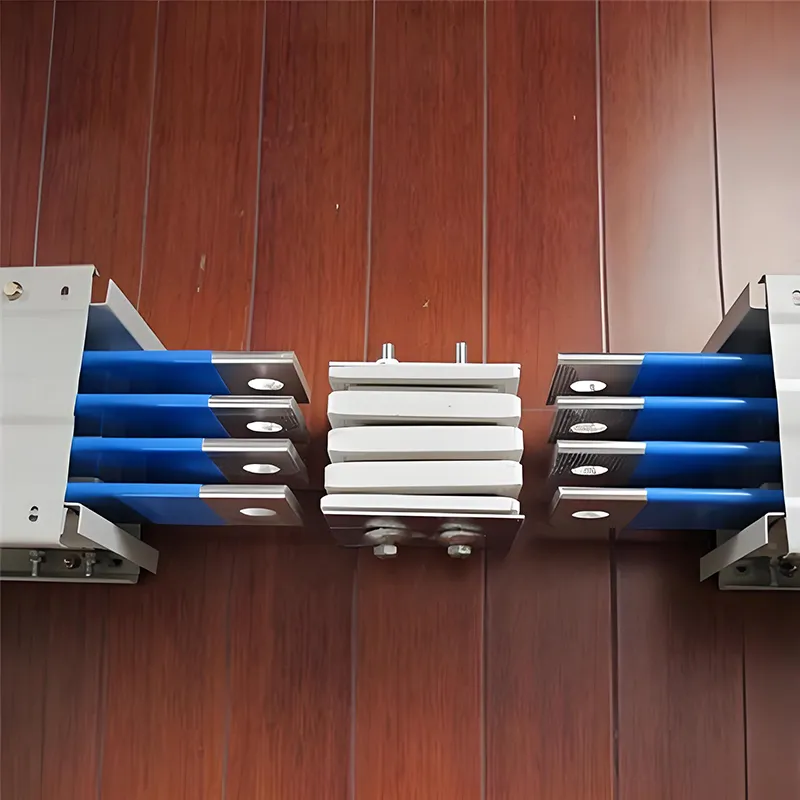

कनेक्शन इकाई: सुविधाजनक और विश्वसनीय कनेक्शन के लिए स्वचालित रूप से मुआवजे वाले कनेक्टर और सिंगल-बोल्ट क्लैंपिंग टर्मिनल, संपर्क प्रतिरोध को प्रभावी ढंग से कम करते हैं।

नोट्स खरीदें

1. विशिष्ट ग्राहक आवश्यकताओं और ऑन-साइट केबलिंग आवश्यकताओं को पूरा करने के लिए उत्पादों को विभिन्न लंबाई और वायरिंग विधियों में अनुकूलित किया जा सकता है।

2. सभी उत्पाद पूर्ण गुणवत्ता निरीक्षण रिपोर्ट और साइट पर स्वीकृति का समर्थन करने वाले अनुरूपता प्रमाणपत्र के साथ आते हैं।

3. हम सामान्य उत्पाद संचालन सुनिश्चित करते हुए, इंस्टॉलेशन और कमीशनिंग को पूरा करने में ग्राहकों की सहायता के लिए पेशेवर इंस्टॉलेशन मार्गदर्शन सेवाएं प्रदान करते हैं।

4. हमारे पास एक व्यापक बिक्री-पश्चात सेवा प्रणाली है। उत्पाद वारंटी अवधि के दौरान किसी भी गुणवत्ता संबंधी समस्या के लिए, हम तुरंत प्रतिक्रिया देंगे और मरम्मत या प्रतिस्थापन सेवाएं प्रदान करेंगे।

5. हम ग्राहकों से पूछताछ, साइट विजिट और खरीदारी संबंधी मामलों पर चर्चा के लिए हमसे संपर्क करने का स्वागत करते हैं। हम आपको उच्च गुणवत्ता वाले उत्पाद और सेवाएँ प्रदान करने के लिए समर्पित हैं!

अक्सर पूछे जाने वाले प्रश्न

1. 2000A बसवे में कंडक्टरों के लिए किस सामग्री का उपयोग किया जाता है?

कंडक्टर आमतौर पर उच्च-चालकता वाले तांबे या एल्यूमीनियम बसबार से बने होते हैं। कॉपर बसबार उच्च चालकता और स्थायित्व प्रदान करते हैं, जबकि एल्यूमीनियम बसबार बड़ी बिजली वितरण प्रणालियों के लिए अधिक लागत प्रभावी समाधान प्रदान करते हैं।

2. एयर इंसुलेटेड बसवे सिस्टम के क्या फायदे हैं?

एयर इंसुलेटेड बसवे सिस्टम कई फायदे प्रदान करते हैं:

•उच्च धारा वहन क्षमता

•उत्कृष्ट ताप अपव्यय

•मॉड्यूलर और लचीली स्थापना

•आसान रखरखाव और विस्तार

केबल सिस्टम की तुलना में कम स्थापना स्थान

3. आमतौर पर 2000A एयर इंसुलेटेड बसवे का उपयोग कहाँ किया जाता है?

2000A एयर इंसुलेटेड बसवे का व्यापक रूप से उपयोग किया जाता है:

•औद्योगिक विनिर्माण संयंत्र

•डेटा केंद्र

•व्यावसायिक भवन

•शॉपिंग मॉल

•अस्पताल

•हवाई अड्डे और परिवहन केंद्र

यह उन सुविधाओं के लिए आदर्श है जिनके लिए स्थिर और उच्च क्षमता वाले बिजली वितरण की आवश्यकता होती है।

4. एयर इंसुलेटेड बसवे केबल सिस्टम से किस प्रकार भिन्न है?

पारंपरिक बिजली केबलों की तुलना में, एयर इंसुलेटेड बसवे प्रदान करते हैं:

•उच्च वर्तमान क्षमता

•बेहतर थर्मल प्रदर्शन

•आसान प्रणाली विस्तार

•अधिक विश्वसनीय कनेक्शन

•बड़े विद्युत भार के लिए तेज़ स्थापना

5. 2000A एयर इंसुलेटेड बसवे के लिए विशिष्ट वोल्टेज रेंज क्या है?

अधिकांश 2000A एयर इंसुलेटेड बसवे सिस्टम कम-वोल्टेज वितरण के लिए डिज़ाइन किए गए हैं, जो आमतौर पर परियोजना की आवश्यकताओं और विद्युत मानकों के आधार पर 380V से 690V तक होते हैं।

6. क्या 2000A एयर इंसुलेटेड बसवे दीर्घकालिक संचालन के लिए सुरक्षित है?

हाँ। उचित रूप से डिज़ाइन और स्थापित 2000A एयर इंसुलेटेड बसवे में सुरक्षात्मक धातु बाड़े, इन्सुलेशन सपोर्ट और ग्राउंडिंग सिस्टम शामिल हैं, जो लंबी सेवा अवधि में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करते हैं।

7. क्या भविष्य में 2000A बसवे प्रणाली का विस्तार किया जा सकता है?

हाँ। बसवे प्रणाली का एक प्रमुख लाभ इसका मॉड्यूलर डिज़ाइन है। बड़े पुनर्निर्माण के बिना विद्युत वितरण नेटवर्क का विस्तार करने के लिए अतिरिक्त बसवे अनुभाग या टैप-ऑफ इकाइयां बाद में जोड़ी जा सकती हैं।
