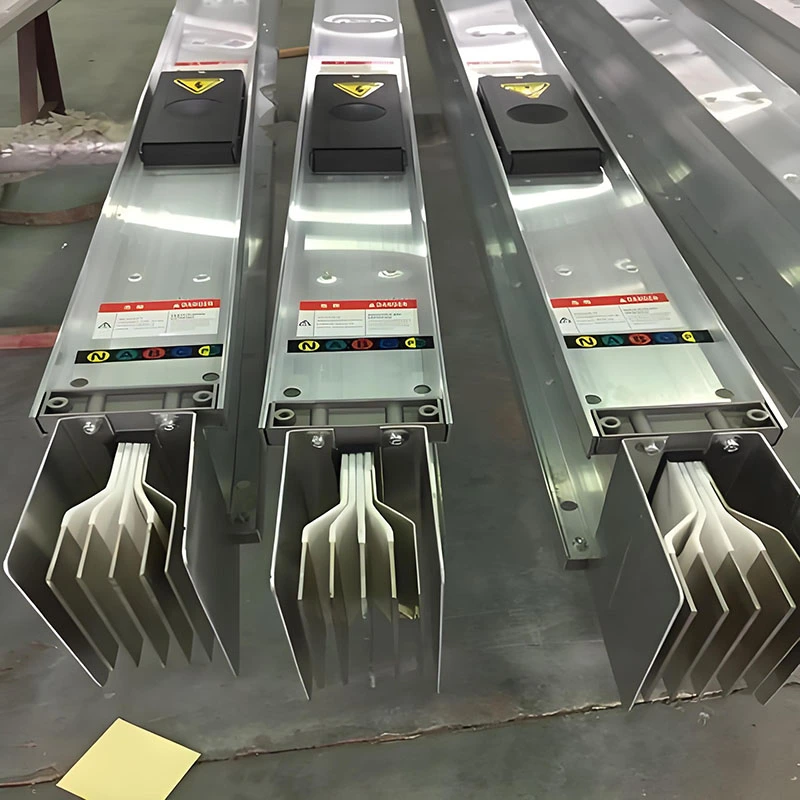

कम धारा वाला संलग्न बसवे

कम-वर्तमान बिजली वितरण के लिए सटीक कवरेज

लो करंट एनक्लोज्ड बसवे को 25A-400A की रेटेड करंट रेंज के साथ पूर्ण-परिदृश्य कम-लोड बिजली वितरण के लिए डिज़ाइन किया गया है। यह एसी तीन-चरण चार-तार या पांच-तार सिस्टम का समर्थन करता है, जिसमें 660V तक रेटेड वोल्टेज और 50Hz या 60Hz की आवृत्ति होती है। एक पेशेवर चीन निर्माता और आपूर्तिकर्ता के रूप में, फेनघुआ इलेक्ट्रिक छोटी व्यावसायिक सुविधाओं, कार्यालय शाखा सर्किट, स्वचालन नियंत्रण कैबिनेट और चिकित्सा प्रयोगशाला उपकरणों के लिए आदर्श समाधान प्रदान करता है। लचीले, अनुकूलित पावर ट्रांसमिशन के लिए एयर-इंसुलेटेड और कॉम्पैक्ट-इंसुलेटेड दोनों प्रकार उपलब्ध हैं।

मुख्य प्रकार: विविध अनुप्रयोगों के लिए दोहरे समाधान

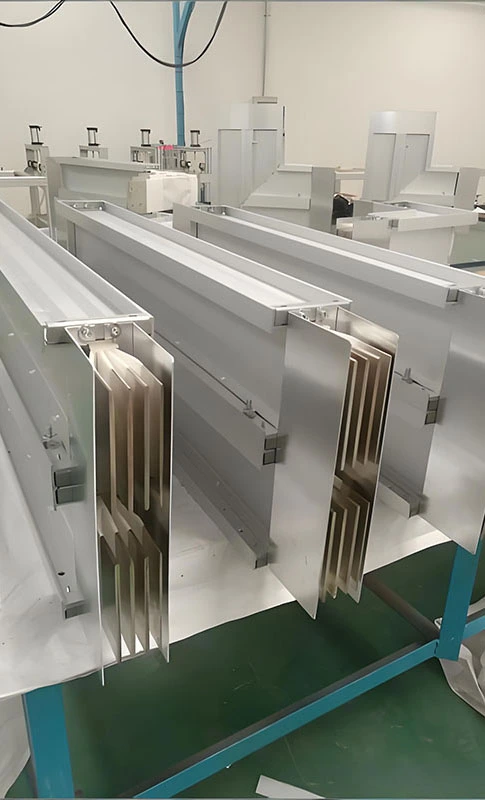

1. एयर-इंसुलेटेड बसवे

एपॉक्सी इन्सुलेशन ब्लॉक के साथ संयुक्त एयर-गैप इन्सुलेशन संरचना की विशेषता, यह प्रणाली उच्च इन्सुलेशन प्रतिरोध (≥100MΩ) सुनिश्चित करती है और बिना ब्रेकडाउन के 1 मिनट के लिए 3750V बिजली आवृत्ति वोल्टेज का सामना करती है। डिज़ाइन गर्मी अपव्यय को बढ़ाता है, कंडक्टर तापमान को 60 डिग्री सेल्सियस से नीचे रखता है और बाड़े को 30K के भीतर बढ़ाता है। मजबूत यांत्रिक प्रदर्शन के लिए प्रबलित नालीदार संरचना के साथ आवास कोल्ड-रोल्ड स्टील या एल्यूमीनियम-मैग्नीशियम मिश्र धातु से बना है। टिन प्लेटिंग के साथ उच्च शुद्धता वाले T2 तांबे के कंडक्टर (≥99.95%) कम प्रतिरोध और स्थिर चालकता सुनिश्चित करते हैं। लागत प्रभावी परियोजनाओं के लिए एल्यूमिनियम कंडक्टर वैकल्पिक हैं।

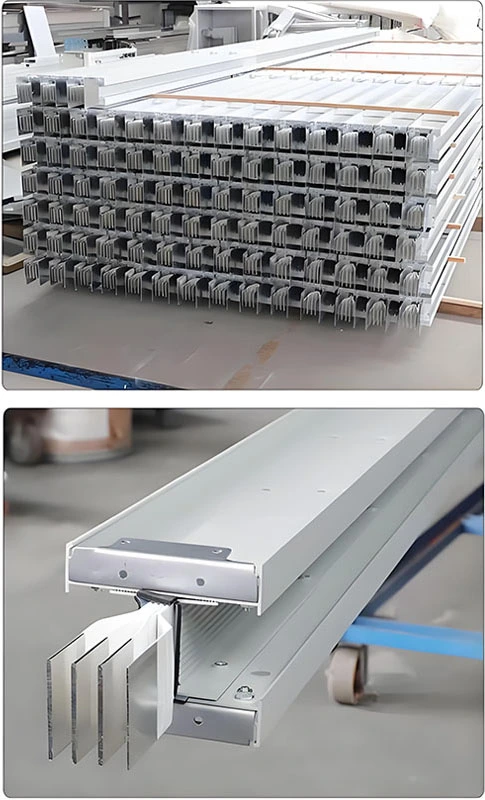

2. कॉम्पैक्ट-इंसुलेटेड बसवे

यह प्रकार कंडक्टरों को कसकर लपेटने के लिए एपॉक्सी राल या उन्नत पॉलिमर सामग्री का उपयोग करता है, जो कि RoHS पर्यावरण मानकों को पूरा करते हुए, लौ-मंदक XLPE हीट-सिकुड़ टयूबिंग के साथ संयुक्त होता है। इसकी कॉम्पैक्ट संरचना स्थान की आवश्यकताओं को कम करती है और चिमनी-प्रभाव वाली आग के जोखिमों को रोकती है, जिससे अग्नि सुरक्षा में वृद्धि होती है। IP54 तक की सुरक्षा रेटिंग के साथ, यह आर्द्र और धूल भरे वातावरण में अच्छा प्रदर्शन करता है। अनुकूलित डिज़ाइन प्रतिबाधा और बिजली हानि को कम करता है, 110 मीटर से अधिक वोल्टेज ड्रॉप ≤2.5% के साथ उच्च संचरण दक्षता सुनिश्चित करता है। इन्सुलेशन प्रणाली -200°C से +200°C तक विश्वसनीय रूप से संचालित होती है, जो 30 वर्षों से अधिक का सेवा जीवन प्रदान करती है।

असाधारण प्रदर्शन: कठोर मानक स्थिर संचालन सुनिश्चित करते हैं

प्रमाणित गुणवत्ता आश्वासन

लो करंट एनक्लोज्ड बसवे का निर्माण अंतरराष्ट्रीय मानकों के अनुसार सख्ती से किया जाता है। प्रत्येक इकाई डिलीवरी से पहले व्यापक परीक्षण से गुजरती है, जिससे विभिन्न अनुप्रयोगों के लिए लगातार गुणवत्ता, सत्यापित प्रदर्शन और विश्वसनीय पावर ट्रांसमिशन सुनिश्चित होता है।

उच्च सुरक्षा स्तर (IP40–IP65)

बाड़े को IP40 से IP65 तक की सुरक्षा रेटिंग के साथ डिज़ाइन किया गया है, जिसमें बाहरी उपयोग के लिए उच्च रेटिंग उपलब्ध है। उन्नत पंचर-रिवेटिंग तकनीक एक निर्बाध, पूरी तरह से संलग्न संरचना बनाती है, सीलिंग प्रदर्शन में सुधार करती है और धूल और नमी के प्रवेश को प्रभावी ढंग से रोकती है। यह 2,000 घंटे के नमक स्प्रे परीक्षण के माध्यम से सिद्ध प्रतिरोध के साथ, उच्च आर्द्रता, समुद्री जलवायु और नमक धुंध की स्थिति जैसे कठोर वातावरण के लिए उपयुक्त है।

मजबूत शॉर्ट-सर्किट और कंपन प्रतिरोध

सिस्टम में उत्कृष्ट शॉर्ट-सर्किट झेलने की क्षमता है। एल्युमीनियम या कम-चुंबकीय स्टील का घेरा भंवर धारा हानियों और तापीय वृद्धि को कम करता है, जिससे धारा-वहन दक्षता में सुधार होता है। अंतर्निर्मित शॉक-अवशोषित संरचनाएं आंतरिक कंडक्टरों और इन्सुलेशन घटकों को यांत्रिक कंपन और बाहरी प्रभाव से बचाती हैं। लचीले कनेक्शन और रबर आइसोलेशन पैड ट्रांसफार्मर या वितरण उपकरण से कनेक्ट होने पर सिस्टम स्थिरता को और बढ़ाते हैं।

सुरक्षित और कुशल ग्राउंडिंग सिस्टम

एकीकृत ग्राउंडिंग डिज़ाइन एक अत्यधिक प्रवाहकीय एल्यूमीनियम मिश्र धातु के आवरण का उपयोग करता है जिसका क्रॉस-अनुभागीय क्षेत्र कंडक्टर से काफी बड़ा होता है। यह कम ग्राउंडिंग प्रतिरोध सुनिश्चित करता है, सुरक्षा मानकों को पूरा करता है और उपकरण और ऑपरेटर दोनों के लिए भरोसेमंद सुरक्षा प्रदान करता है।

सुविधाजनक स्थापना और रखरखाव: कुल परियोजना जीवनचक्र लागत को कम करना

लचीली स्थापना विधियाँ: बहु-दिशात्मक स्थापना का समर्थन करता है - क्षैतिज और ऊर्ध्वाधर दोनों - और बढ़ते ब्रैकेट का उपयोग करके विद्युत रिसर्स, उपकरण कक्ष या छत पर जल्दी से सुरक्षित किया जा सकता है। मॉड्यूलर डिज़ाइन तेजी से असेंबली की सुविधा देता है; मानक अनुभाग 3 मी, 6 मी, या 8 मी (उपयोगकर्ता विनिर्देशों के अनुसार अनुकूलन) की लंबाई में उपलब्ध हैं। इसके अलावा, टैप-ऑफ आउटलेट्स को ग्राहक की आवश्यकताओं के अनुसार किसी भी वांछित स्थान पर रखा जा सकता है, बशर्ते आउटलेट्स के बीच की दूरी 0.6 मीटर से कम न हो। यह लचीलापन सुविधाजनक भविष्य की क्षमता विस्तार और मार्ग समायोजन की अनुमति देता है, जिससे स्थापना चक्र काफी छोटा हो जाता है।

उपयोगकर्ता-केंद्रित डिज़ाइन विवरण

टैप-ऑफ इकाइयों में ≥200 चक्रों का प्लग-इन/प्लग-आउट जीवनकाल होता है। चरण-त्रुटि निवारण डिज़ाइन वाले कनेक्टर्स के साथ, इंस्टॉलेशन त्रुटियों का जोखिम काफी कम हो जाता है।

बट-संयुक्त स्थापना विधि का उपयोग करते हुए, कनेक्शन बोल्ट को सुरक्षित करने के लिए केवल एक रिंच की आवश्यकता होती है, जिससे ऑपरेशन सरल और सहज हो जाता है। विभिन्न मौजूदा रेटिंग के सभी उत्पाद एक मानकीकृत कवर प्लेट का उपयोग करते हैं, जो उच्च स्तर के मानकीकरण, मजबूत विनिमेयता और क्षमता समायोजन के लिए सुविधाजनक इंटरफ़ेस अनुकूलनशीलता सुनिश्चित करता है।

नालीदार विस्तार जोड़ों से सुसज्जित, सिस्टम समायोजन में दो डिग्री की स्वतंत्रता की अनुमति देता है - क्षैतिज और लंबवत दोनों। यह न केवल तापमान में उतार-चढ़ाव के कारण होने वाले विस्तार और संकुचन को समायोजित करता है, बल्कि नींव के निपटान के परिणामस्वरूप होने वाले संरचनात्मक विचलन की भरपाई भी करता है। यह नवाचार पारंपरिक स्लाइडिंग-प्लेट विस्तार उपकरणों की कमियों को हल करता है, जैसे कि खराब सुरक्षा रेटिंग, बोझिल स्थापना और अविश्वसनीय संचालन।

सरलीकृत रखरखाव योजना: नियमित रखरखाव के लिए केवल कनेक्टर की जकड़न और आवास परिक्षेत्र की अखंडता की आवधिक जांच की आवश्यकता होती है। कम इन्सुलेशन शक्ति जैसे मुद्दों की स्थिति में, आंतरिक घटकों को नो-लोड ऑपरेशन की एक संक्षिप्त अवधि के माध्यम से सुखाया जा सकता है। यदि स्थानीयकृत ओवरहीटिंग होती है, तो कनेक्शन बिंदुओं का निवारण करके या लोड को समायोजित करके समस्या को जल्दी से हल किया जा सकता है, जिसके परिणामस्वरूप रखरखाव लागत कम हो जाती है।

विशिष्ट अनुप्रयोग परिदृश्य

निम्न धारा संलग्न बसवे का व्यापक रूप से उपयोग किया जाता है:

▪प्रकाश और उपकरण बिजली वितरण के लिए वाणिज्यिक कार्यालय

▪नियंत्रण कैबिनेट और पीएलसी के लिए औद्योगिक स्वचालन प्रणाली

▪चिकित्सा और प्रयोगशाला वातावरण में स्थिर, स्वच्छ बिजली की आवश्यकता होती है

▪लो-वोल्टेज और आपातकालीन प्रणालियों के लिए बुनियादी ढांचे का निर्माण

▪फ़ैक्टरी अपग्रेड जहां कुशल रेट्रोफिटिंग की आवश्यकता होती है

चयन मार्गदर्शिका: वैज्ञानिक रूप से परियोजना आवश्यकताओं का मिलान

वर्तमान रेटिंग चयन: वास्तविक लोड करंट के आधार पर उचित रेटिंग का चयन करें; भविष्य की क्षमता विस्तार आवश्यकताओं को समायोजित करने और दीर्घकालिक उत्पाद स्थिरता सुनिश्चित करने के लिए 10% -20% सुरक्षा मार्जिन शामिल करने की अनुशंसा की जाती है।

इन्सुलेशन प्रकार का चयन: कम परिवेश के तापमान और न्यूनतम वर्तमान उतार-चढ़ाव वाले शुष्क वातावरण के लिए, एयर-इंसुलेटेड सिस्टम पसंदीदा विकल्प हैं; जगह की कमी, उच्च आर्द्रता या धूल भरे वातावरण के लिए, कॉम्पैक्ट-इंसुलेटेड सिस्टम की सिफारिश की जाती है।

सुरक्षा वर्ग निर्धारण: मानक इनडोर परिदृश्यों के लिए, IP40 रेटिंग पर्याप्त है; बाहरी या आर्द्र/धूल भरे वातावरण के लिए, कम से कम IP54 का सुरक्षा वर्ग सुनिश्चित करें; समुद्री जलवायु परिवेशों के लिए, उच्च सुरक्षा वर्ग वाले उत्पादों की सलाह दी जाती है।

कंडक्टर सामग्री संबंधी विचार: निरंतर उच्च भार वाली या असाधारण स्थिरता की आवश्यकता वाली परियोजनाओं के लिए, तांबे के कंडक्टर पसंदीदा विकल्प हैं; सीमित बजट और न्यूनतम लोड उतार-चढ़ाव वाली परियोजनाओं के लिए, एल्यूमीनियम मिश्र धातु कंडक्टर का चयन किया जा सकता है।

विशेष आवश्यकताओं के लिए अनुकूलन: यदि आपके पास इंस्टॉलेशन वातावरण, वर्तमान रेटिंग, या कार्यात्मक सुविधाओं के संबंध में विशिष्ट आवश्यकताएं हैं, तो कृपया हमारी पेशेवर टीम से संपर्क करें; हम आपको आपकी आवश्यकताओं के अनुरूप अनुकूलित उत्पाद समाधान प्रदान करेंगे।
